產品俗稱：熱縮終端頭
【產品介紹】
熱縮式電纜終端頭俗稱熱縮電纜頭，廣泛用于35KV及以下電壓等級的交聯電纜或油浸電纜的終端處理，可根據電纜截面大小不同配以適量的應力控制帶，方便安裝施工的進行，從而均勻改善電場分布；采用優良的地雙地線工藝，電纜鋼鎧、銅屏蔽地線分開接地，經武漢高壓研究所檢測證實工藝優良，運行可靠。與傳統電纜附件相比具有體積小、重量輕、穩定可靠、安裝方便等特點。
【產品特點】
2 完全收縮溫度：105℃；
2 溫度范圍：-55℃～125℃；
2 耐壓等級：1kV；
2 產品包裝：1套/袋；
2 產品顏色：管子顏色紅、黃、綠、黑、藍，指套黑色；
產品優點：應用于低壓電纜的終端處理和中間連接；
1、指套不加墊管即可收緊；
2、終端頭絕緣管分紅、黃、綠、藍、黑直接分相；
3、收縮快、不開裂；
4、終端、中間阻燃
【技術指標】
|
測試項目 TEST PROJECT |
測試方法 TEST METHOD |
測試結果 TEST RESULTS |
|
1min工頻電壓（濕態） 1min frequency voltage (wet) |
4kv不閃絡、不擊穿 4kv no flashover, no breakdown |
4kv，1min，濕態下組合試樣未閃絡和擊穿 4kv, 1min, under the combined sample did not wet flashover and breakdown
|
|
負荷循環試驗 Load cycling test |
導體加熱至90-95℃，每一循環為8h，其中加熱5h，冷卻3h，供三次循環 Conductor heated to 90-95℃, each cycle is 8h, including heating 5h, cooling 3h, a total of three cycles |
按標準要求完成三次負荷循環試驗 Three times the standard required to complete load cycle test |
|
工頻電壓測試 Frequency voltage test |
2.4kv不閃絡，不擊穿 2.4kv no flashover, no breakdown |
2.4kv，4h，組合試樣未閃絡和擊穿 2.4kv, 4h, mix the sample without flashover and breakdown |

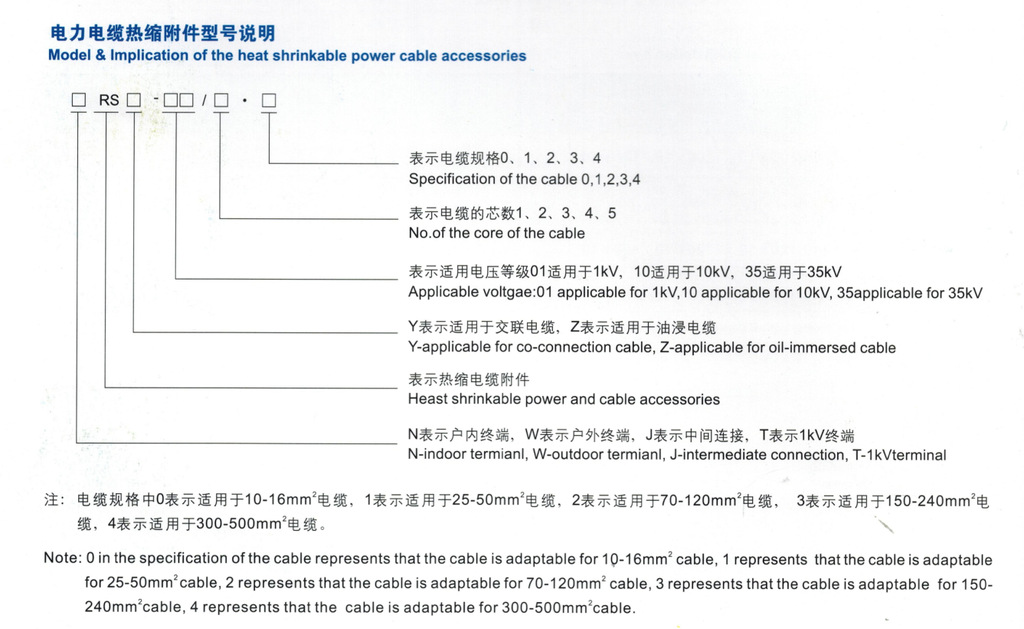

【型號說明圖】
